垂直提升机是一种连续性比较强的提升物料设备，只能针对矿山、冶金、机械、建材、化工、橡胶、医药、电力、粮食、食品行业的颗粒状、块状、粉状的固体物料，不能针对有包装或者面积比较大的物品，是很多厂家最需要最经常使用的提升设备。

垂直提升机种类

垂直提升机可分为螺旋式、振动式、料斗式三种：

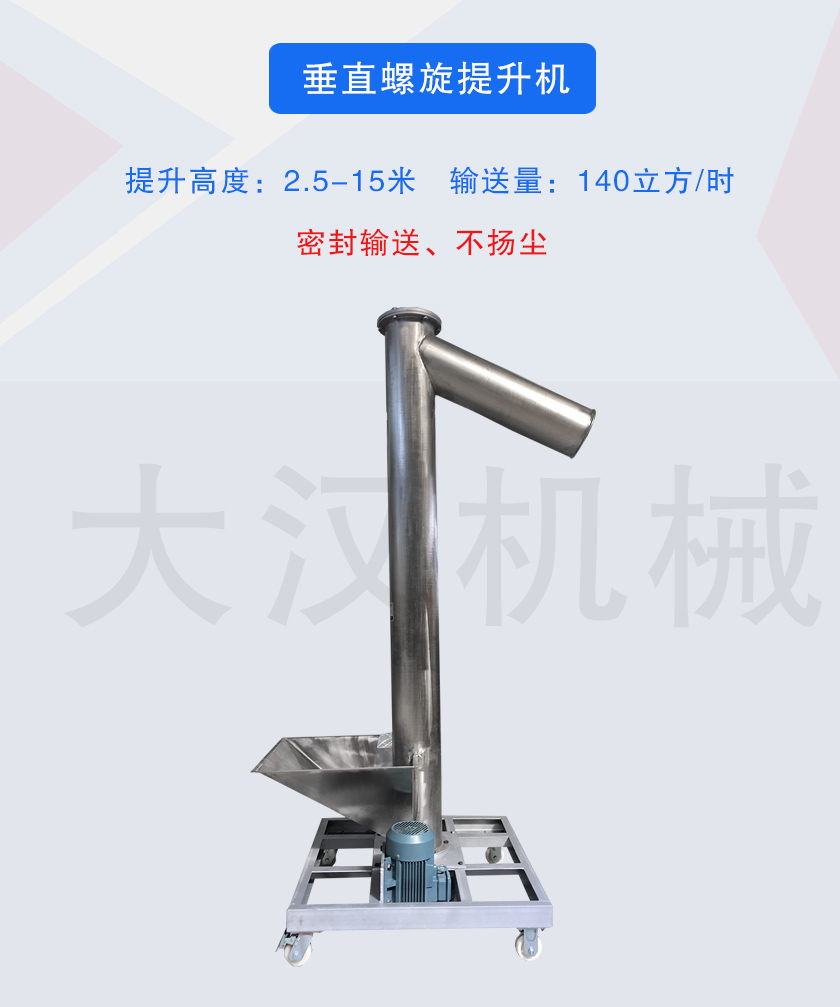

1、螺旋垂直提升机是利用螺旋叶片推动物料直上直下提升物料的设备，垂直提升高度可达2.5-15米，输送量可达140立方/时。

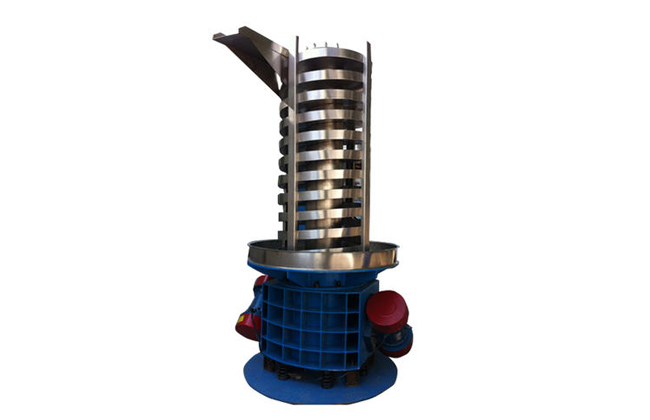

2、振动式提升机也可以叫做垂直振动提升机，利用激振器来振动托板推送物料，有冷却、干燥的作用，提升高度可达6米，提升量在5吨/时左右。

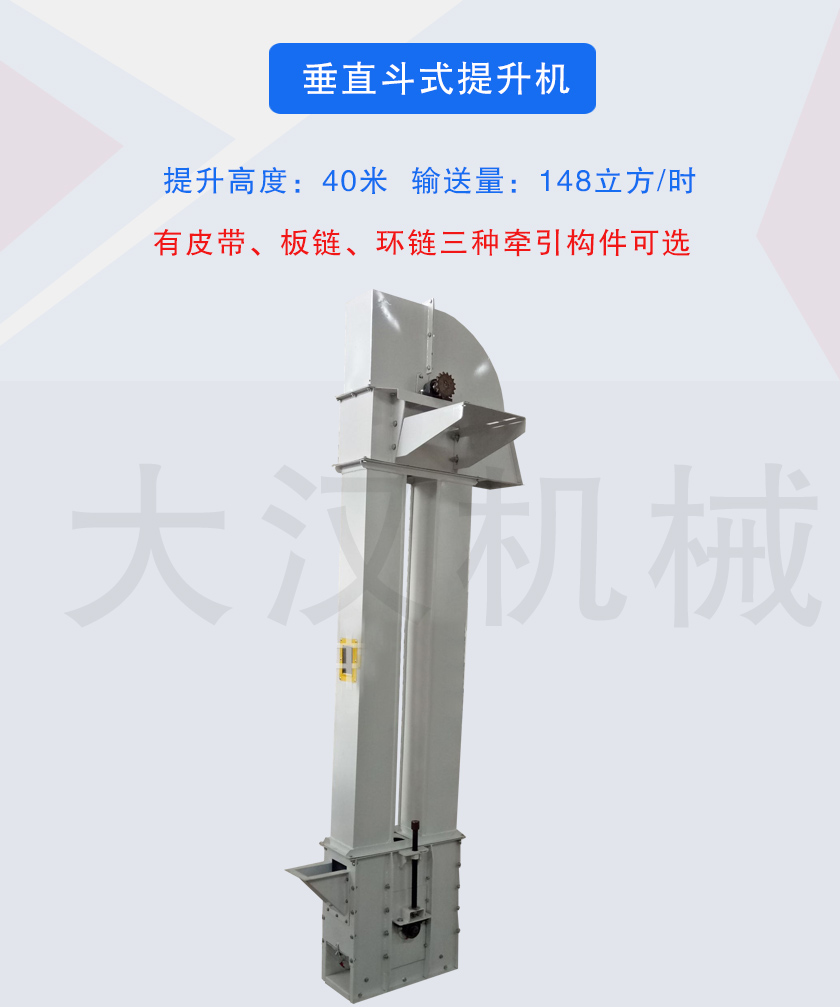

3、料斗提升机即垂直斗式提升机，电机带动链条、皮带、环链上面的料口进行提升，可根据提升机量不同定做不同大小的料斗，满足提升需求。提升高度为5-40米，提升量可达148立方/时。

应用行业

垂直提升机适用于较干的散状物料垂直输送，如矿石、煤炭、焦炭、水泥等，可广泛地应用于建材、化工、煤炭、电力、港口运输等行业的物料输送作业。

现场视频

垂直提升机视频——提升铜屑

垂直螺旋输送机提升饲料

垂直振动提升机提升塑料颗粒

突出优势

1、垂直提升机工作时搁板的回程不占用工作节拍，输送效率高，且不受输送高速的影响。

2、只能输送件货，且物料有最小尺寸的限制。

3、承载范围大，可达2000Kg。

4、与出入口输送设备配套使用，使输送过程实现完全自动化，避免了人工操作带来的不稳定性。

5、结构紧凑，占地面积小。

6、安全可靠，易于维护，运行费用低廉，有效降低输送成本。

细节与结构

垂直提升机主要由料斗、牵引带(或链)、驱动装置机壳和进、卸料口组成。

工作原理

垂直提升机驱动装置振动电机安装在输送塔下部，两台振动电机对称交叉安装，输送塔由管体和焊接在管体周围的螺旋输送槽组成，输送塔座于减振装置上，减振装置由底座和隔振弹簧组成。当垂直输送机工作时，根据双振动电机自同步原理，由振动电机发生激振力，强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业。

技术参数

垂直提升机型号

型号	给料粒度mm	料斗			提升高度m	提升能力   (立方米/h)	电动机功率  提升机重量
		斗距mm	宽度MM	容量L
TB250	90	200	250	3	5-40	25	按具体的垂直斗式提升机订货总图核计确定
TB315	100	200	315	6		46
TB400	110	250	400	12		75
TB500	130	320	500	25		95
TB630	150	400	630	50		148
注：表中输送能力是按填充系数ψ-0.8计算得出的，仅供参考。 立即咨询

垂直螺旋输送机型号

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

垂直振动提升机型号

型号	输送量 (t/h)	输送槽直径 (mm)	输送宽度 (mm)	输送高度 (m)	振次 (min)	双振幅 (mm)	电动功率 (kw)	重量 (kg)
DZC300	～1.0	300	77	≤2.0	960	6～7	2×0.4	680
DZC500	～2.0	500	140	≤3.0		6～8	2×0.75	1010
DZC550	～3.0	550	152	≤3.5		6～8	2×1.5	1190
DZC600	～3.0	600	163	≤4.0		6～7	2×1.5	13210
DZC800	～4.0	800	224	≤4.5		6～8	2×2.2	1590
DZC850	～4.0	850	224	≤5.0		6～9	2×2.2	1750
DZC900	～3.5	900	185	≤6.0		6～9	2×3.0	2100
