产品介绍

移动升降皮带输送机输送木屑

DY型可移动皮带输送机在设计上不同于传统的固定式皮带输送机，由大机架、行走轮、万向轮、升降装置组成，适用于散粮、包粮的输送、堆垛、装卸车等作业，主要用于装卸地点经常变动的场合。配备液压缸和动力装置，减少了人工升降带来的危险和工作强度，可将移动皮带输送机的高度调整为3米（10英尺），堆垛机的高度调整为6米（20英尺）。可按标准长度或根据客户要求制造。

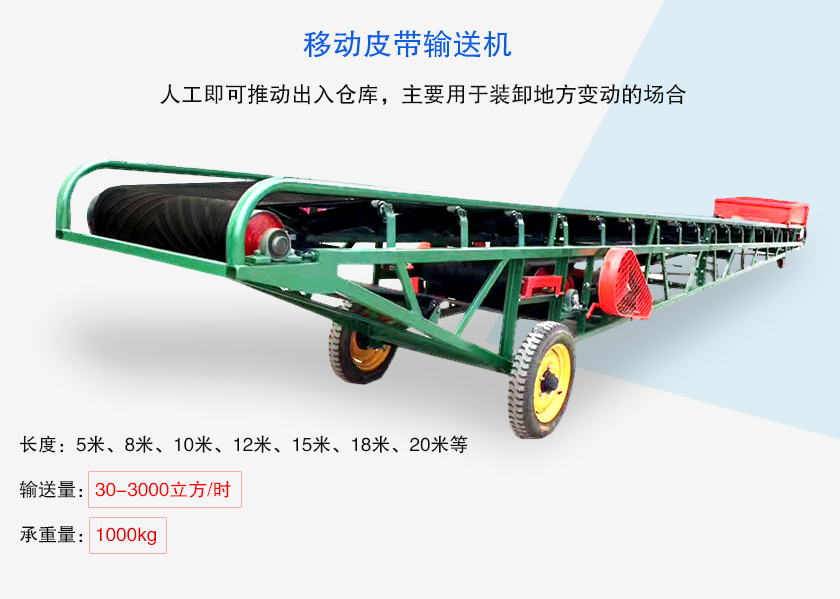

主要用于卸料地点经常变动的场合

该移动式输送机可以自由灵活移动，在机架两旁装有旁导管，防止物料在输送时掉包，并在进料斗两侧装置有调节手柄，将侧板撑起、防止物料撒漏，便于散装物料输送，机架采用焊接的珩架结构，在包运集中载荷下有足够的强度和良好的钢性。大、小走轮均采用实心胶轮，防止压碎粮食和仓库地面。

产品实拍

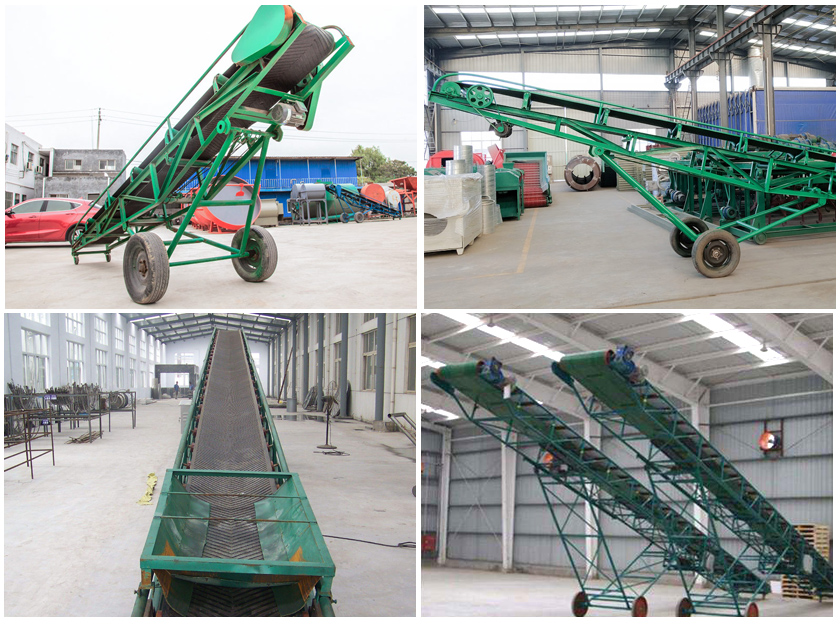

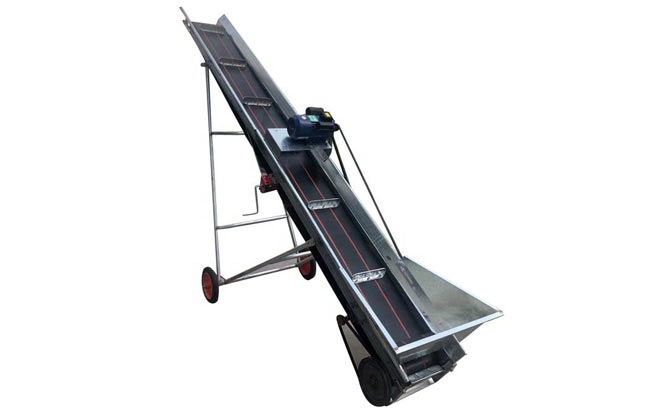

移动皮带输送机图片

移动皮带输送机型号

移动皮带输送机可分为移动升降式皮带输送机和可伸缩移动皮带输送机两种：

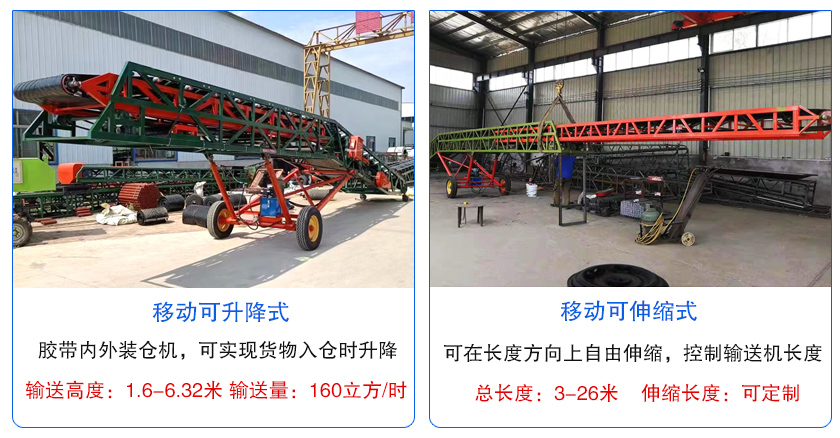

移动皮带输送机分类

1、移动可升降皮带输送机：高度可在规定高度内调节。

6米的升降高度：1.7-2.7米、8米的升降高度：2.5-3.7米、10米的升降高度：2- 4米、12米的升降高度：2-4.5米、15米的升降高度：3-6米

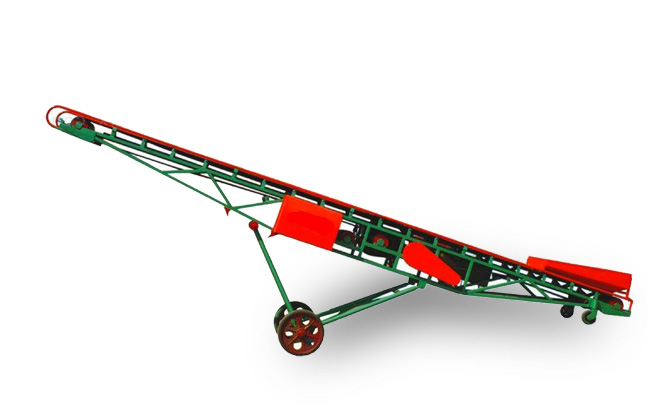

2、移动可伸缩皮带输送机：可实现在长度方向上自由伸缩。

输送机节数：二节式、三节式、四节式，缩回和伸出长度范围为3-26米（可定制）。

突出优势

产品优势

1、自由移动：配备万向轮，由于重量轻，移动式带式输送机可以移动到任何地方，以适应更多的工作条件。

2、可向下输送：可根据用户输送方向设计为向下输送，可用于卸料，一般用于袋装物料卸车时使用，输送量每小时可以达到160吨。

3、高度可调：升降高度可根据实际需要调整，采用电控箱调节，实现设备自动化，避免人工操作，节省人力物力。

4、不撒料：机身尾部加装导料槽和挡板，尾部加装导槽和挡板，避免进料时落料，设计更加合理、人性化。

5、根据环境和条件，活动轮可以更换为充气轮胎，方便用户的同时防止压坏地面。

工作原理

DY型可移动皮带输送机主要由两个端点滚筒及紧套其上的闭合输送带组成。带动输送带转动的滚筒称为驱动滚筒（传动滚筒），另一个仅在于改变输送带运动方向的滚筒称为改向滚筒。驱动滚筒由电动机通过减速器驱动，输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端，以增度大牵引力，有利于拖动。物料由喂料端喂入，落在转动的输送带上，依靠输送带摩擦带动运送到卸料端卸出。

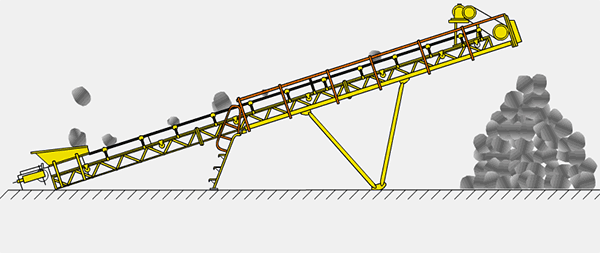

DY型移动式皮带输送机原理

结构图纸

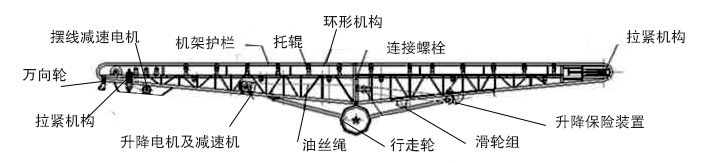

移动皮带输送机图纸

DY型可移动皮带输送机主要由实心轮胎、脚轮、驱动装置、输送带、托辊、张紧装置、滚筒以及改向装置等部分组成。

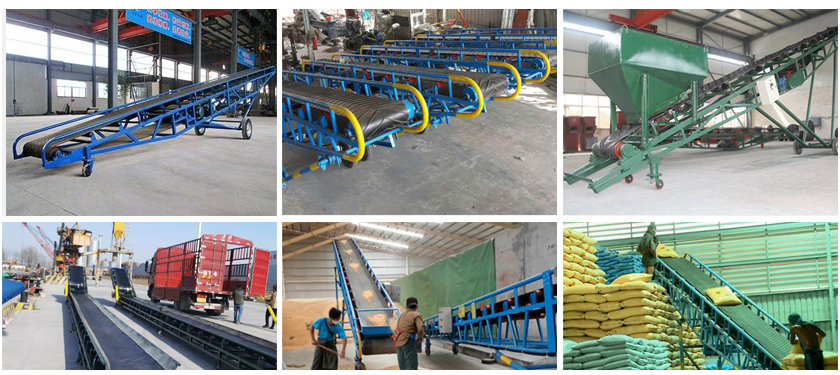

产品细节展示

技术参数

宽度 (mm)	输送长度(m) 功率(kw)			输送速度 (m/s)	输送量 (t/h)
400	≤10 3	12-15 3-4	15-30 4-7.5	1.25-2.0	30-60
500	≤10 3	12-15 4-5.5	15-30 5.5-7.5	1.25-2.0	40-80
650	≤10 4	12-15 7.5	15-30 7.5-11	1.25-2.0	80-120
800	≤10 4	12-15 7.5	15-30 7.5-15	1.25-2.0	120-200
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.25-2.0	200-320
1200	≤10 7.5	10-20 7.5-15	20-40 15-30	1.25-2.0	290-480
1400	≤10 11	10-20 15-22	20-40 22-45	1.25-2.0	400-680
1600	≤10 15	10-20 22-30	20-50 30-75	1.25-2.0	600-1080
1800	≤10 18.5	10-20 30-45	20-50 45-110	1.0-2.0	800-1500
2000	≤10 22	10-20 45-55	20-50 55-132	1.0-2.0	1000-2000
2400	≤10 30	10-20 55-75	20-50 75-185	1.0-2.0	1500-3000

行业应用

移动皮带输送机可以快速轻松地从一个工作地点运输到另一个工作地点，它们可以前进，后退，变速和串行连接，可用于各种应用，装有行走轮，可在工作场合移动自如，主要用于港口、码头、车站、仓库、建筑工地、沙地、养殖场等经常变动的装卸场合，适合散装物料或单件输送。短距离运输和装卸，高度可在2-4米或根据您的要求进行调整，操作简单，效率高。

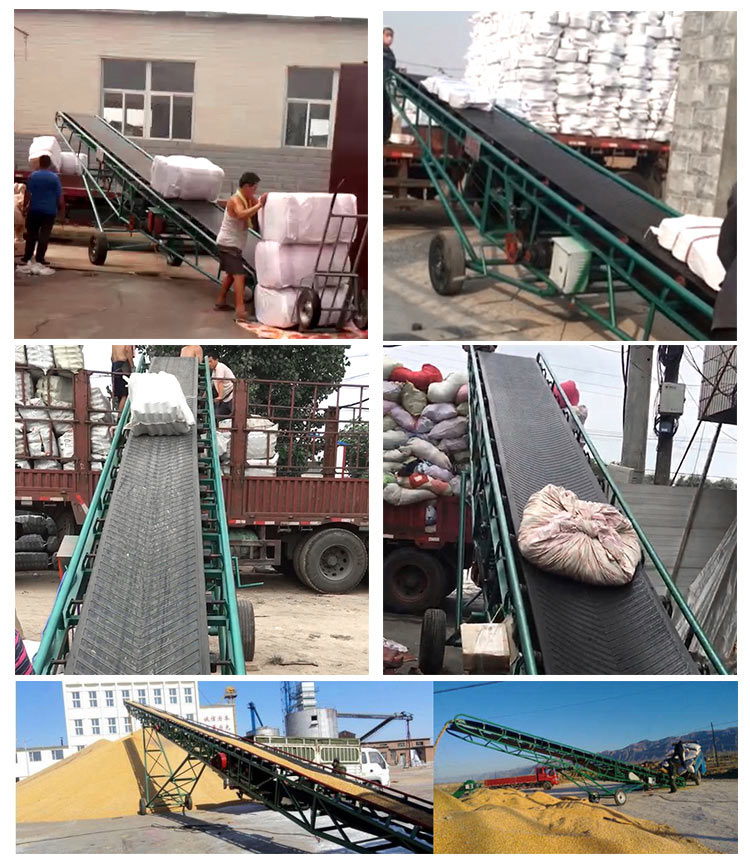

现场实景展示
