管式螺旋输送机在豆类食品输送案例分析

发布时间：2015-11-04 09:36:44 作 者：大汉机械

　　管式螺旋输送机专业输送散状物料的输送设备，主要是依靠螺旋叶片的旋转将物料进行推移输送，使得物料不与螺旋输送机叶片一起旋转的力是物料自身的重量和螺旋输送机机壳对物料的摩擦阻力。螺旋输送机旋转轴焊的螺旋叶片，叶片的面型根据输送物料的不同有着实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端上有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应该加以中间吊挂轴承。螺旋输送机在输送散装物料时深受多种因素的影响，大汉技术部就以输送豆类食品为例为大家分析如下。

　　1、槽深对输送能力的影响

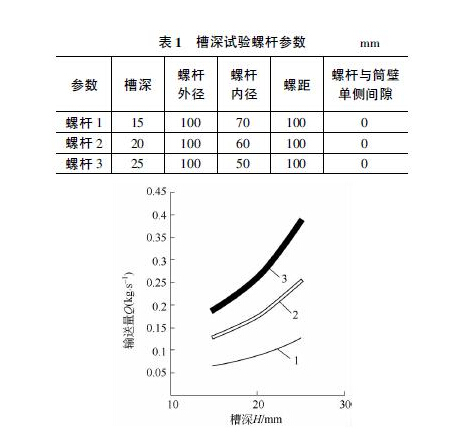

　　常规管式螺旋输送机槽深对输送能力有非常显著的影响，同时还影响螺杆强度，因此槽深是螺旋输送机重要的结构参数。粉状物料具有可压实性，导致输送粉状物料时并不是槽深越大输送能力越好； 而粒子冲击钻井技术中粒子注入系统使用的螺旋输送机输送的物料为球形颗粒，几乎不具有可压实性，所以输送粉状物料的螺槽深度与输送能力的规律不一定适用于 粒子冲击钻井中使用的螺旋输送机，研究螺槽深度与输送能力的关系在此处显得十分必要。用粒径d = 6. 5 mm 的豆类食品作为物料进行输送试验，使用螺杆1、螺杆2、螺杆3 分别进行试验，各个螺杆参数如表1，试验结果如图2。

　　                              图2 槽深对输送能力的影响

　　图2 表明槽深与输送能力密切相关，槽深与输送量的关系是一条二次抛物线，螺槽越深输送 量增加越快。豆类食品颗粒之间存在较大的间隙，颗粒表面比较光滑，相互之间摩擦力较小，豆类食品在输送过程中的滑移同时伴随着自身的滚动，不会出现常规输送机输送粉状物料时经常出现的物料在螺槽中形成固体塞包裹住螺杆的现象，影响输送能力。当所需要的输送量变化时，可以通过调整转速和根据图2 所示曲线确定所需要的螺槽深度，实现输送量的变化。

　　2、 螺杆与筒壁间隙对输送能力的影响

　　在前期试验中通过增大螺杆与筒壁的间隙才解决了球状颗粒夹卡的问题，可见螺杆与筒壁的间隙是输送钢球等硬质物料的螺旋输送机重要的结构参数，所以需要探究螺杆与筒壁间隙大小对输送能力的影响，为后续工程应用做准备。用粒径6. 5 mm 的豆类食品作为物料进行输送试验，使用螺杆4、螺杆5、螺杆6 分别进行试验，各个螺杆参数如表2，试验结果如图3。

　　粒子冲击钻井中注入系统使用的螺旋输送机输送的物料为球形颗粒，其表面光滑，与粉状物料性质不同很大，所以仍需要确定筒壁和螺杆粗糙度对其输送能力的影响。在试验室用粒径d = 2. 5 mm 的钢球作为物料进行输送试验，螺杆参数: 外径86 mm，内径50 mm，螺距100 mm，螺 棱宽10 mm，螺杆与筒壁单侧间隙7 mm。

　　在同一转速下，物料为d = 4. 5 mm 的红小豆输送能力高，其次是物料为d = 2. 5 mm 的钢球，输送能力低的是物料为d = 6. 5 mm 的 豆类食品。可见物料粒径对输送能力有一定影响，粒径太大或者太小都会导致输送能力降低。物料粒径太大，物料之间的空隙增大，浪费机筒的空间， 使得被输送的粒子所占的空间相对变小，降低输送能力；物料粒径太小，使得处于螺杆与机筒内壁之间的间隙的粒子增多，处在螺杆与筒壁间隙中的粒子由于其轴向运动的驱动力仅是粒子间的相互作用力，导致轴向速度很小，处在其中的粒子数目越多，输送能力就越差。
